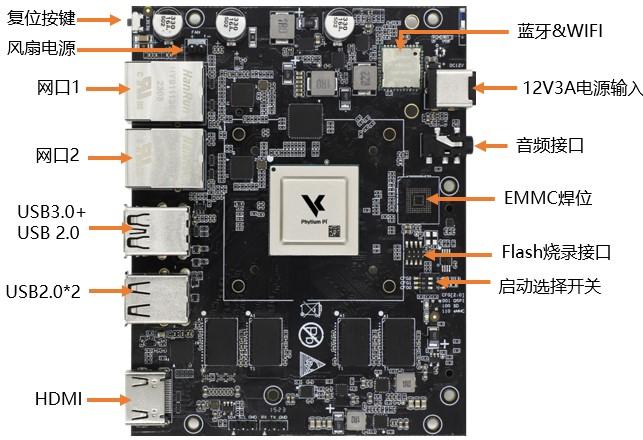

飞腾派开发板是由萤火工场研发的一款面向行业工程师、学生和爱好者的开源硬件。主板处理器采用飞腾嵌入式四核处理器,该处理器兼容ARM V8指令集,包含2个FTC664核(主频可达1.8GHz)和2个FTC310核(主频可达1.5GHz)。主板板载64位DDR4内存,支持SD或者eMMC外部存储。主板板载WiFi蓝牙,陶瓷天线,可快速连接无线通信。另外还集成了大量外设接口,包括双路千兆以太网、USB、UART、CAN、HDMI、音频等接口,集成一路miniPCIE接口,可实现AI加速卡与4G、5G通信等多种功能模块的扩展。
飞腾派开发板是由萤火工场研发的一款面向行业工程师、学生和爱好者的开源硬件。
主板处理器采用飞腾嵌入式四核处理器,该处理器兼容ARM V8指令集,包含2个FTC664核(主频可达1.8GHz)和2个FTC310核(主频可达1.5GHz)。主板板载64位DDR4内存,支持SD或者eMMC外部存储。主板板载WiFi蓝牙,陶瓷天线,可快速连接无线通信。另外还集成了大量外设接口,包括双路千兆以太网、USB、UART、CAN、HDMI、音频等接口,集成一路miniPCIE接口,可实现AI加速卡与4G、5G通信等多种功能模块的扩展。
主板操作系统支持Ubuntu、Debian等国外主流开源操作系统,也支持国内OpenKylin、OpenHarmony、SylixOS、RT-Thread等国产操作系统。
功能 |
描述 |
CPU |
飞腾四核处理器,ARMV8架构,2×FTC664@1.8GHz+2×FTC310@1.5GHz |
内存 |
64位DDR4,分2G版本和4G版本 |
存储 |
支持microSD和EMMC启动,二选一 |
网络 |
2×千兆以太网(RJ45) |
USB |
1×USB3.0 host,3×USB2.0 host |
PCIe |
1×Mini-PCIe,支持AI、5G/4G等模组 |
蓝牙 |
板载蓝牙BT4.2/BLE4.2 |
WiFi |
板载2.4G + 5G 双频WIFI |
4G/5G |
可通过miniPCIE扩展实现 |
AI加速 |
可通过miniPCIE扩展实现 |
显示 |
1×HDMI,最高支持1920*1080分辨率 |
视频解码 |
2K30p(H.264/265) | 1080p60 |
音频 |
3.5mm耳机口音频输出 |
UART |
1×调试串口+2×MIO(多功能IO,可配置为UART模式) |
I2C |
2+2×MIO(多功能IO,可配置为I2C模式) |
I2S |
1路 |
SPI |
2路 |
CAN |
1路CANFD |
GPIO |
最多29个 |
供电 |
12V3A直流电源 |
工作温度 |
0~50℃ |
尺寸 |
119mm×93mm |
1)多功能接口1为40PIN插针,间距2.54mm,具体接口定义如下:
脚标 |
信号 |
脚标 |
信号 |
1 |
VCC 3.3V |
2 |
VCC 5V |
3 |
I2C1_SDA |
4 |
VCC 5V |
5 |
I2C1_SCL |
6 |
GND |
7 |
SE_GPIO/PWM_O |
8 |
UART_TXD |
9 |
GND |
10 |
UART_RXD |
11 |
GPIO5_9 |
12 |
I2S_BCLK |
13 |
MIO15_A |
14 |
GND |
15 |
MIO15_B |
16 |
GPIO5_13 |
17 |
VCC 3.3V |
18 |
GPIO5_14 |
19 |
SPI0_TXD |
20 |
GND |
21 |
SPI0_RXD |
22 |
GPIO5_15 |
23 |
SPI0_SCLK |
24 |
SPI0_CSN0 |
25 |
GND |
26 |
SPI0_CSN1 |
27 |
I2C8_SDA |
28 |
I2C8_SCL |
29 |
GPIO5_12 |
30 |
GND |
31 |
GPIO4_11 |
32 |
GPIO0_4 |
33 |
GPIO4_12 |
34 |
GND |
35 |
I2S_LRCK |
36 |
GPIO0_5 |
37 |
GPIO4_13 |
38 |
I2S_SDI1 |
39 |
GND |
40 |
I2S_SDO1 |
2)多功能接口2包含调试串口和CAN总线接口,具体定义如下:
脚标 |
信号 |
脚标 |
信号 |
1 |
VCC 1.8V |
2 |
CAN0_TX |
3 |
I2S_MCLK |
4 |
CAN0_RX |
5 |
GPIO1_9 |
6 |
VCC 3.3V |
7 |
GPIO1_10 |
8 |
DEBUG_UART1_TXD |
9 |
BUZZER |
10 |
DEBUG_UART1_RXD |
11 |
V_BAT |
12 |
GND |

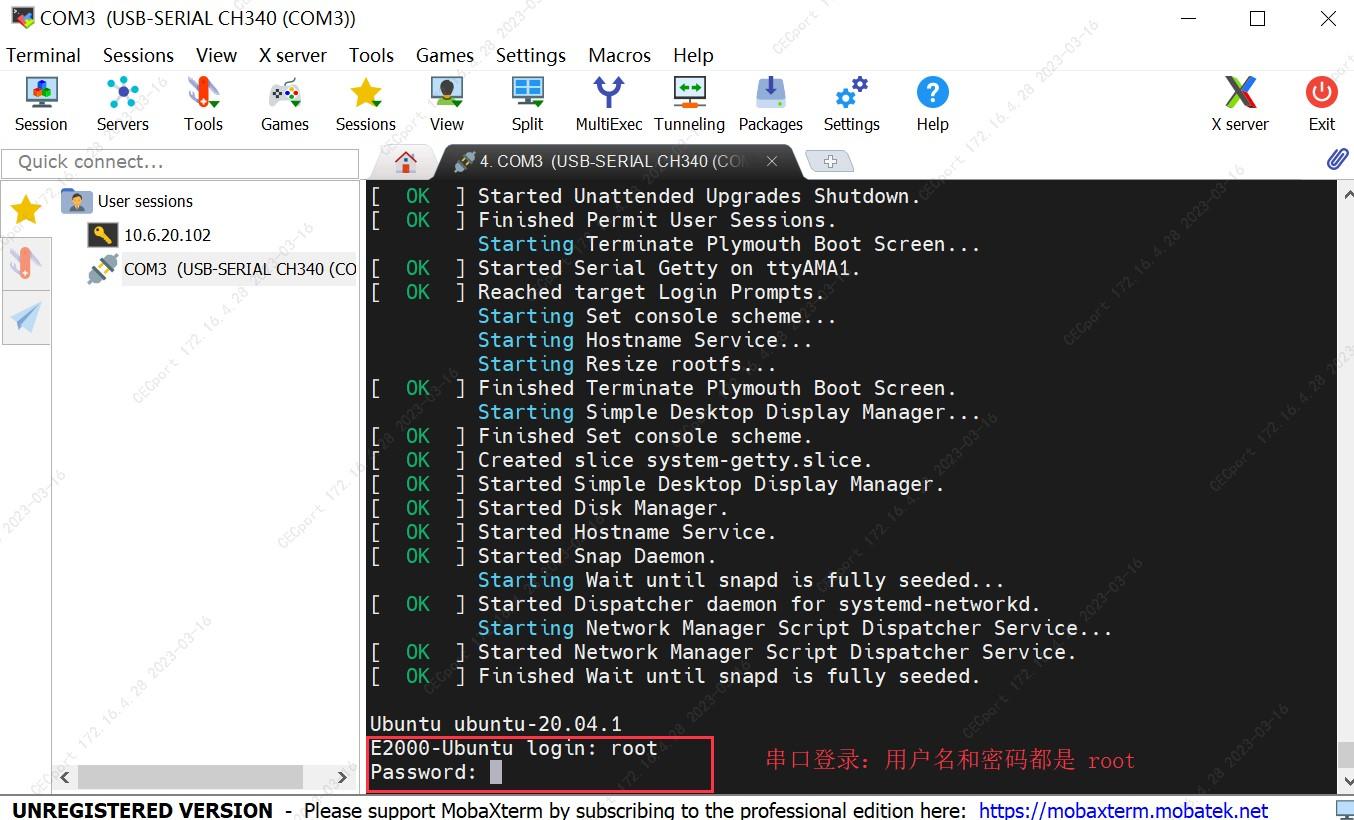

调试串口位置为J2,串口配置:115200,8N1
系统调试串口下的用户名/密码:user/user,Root用户名/密码:root/root。

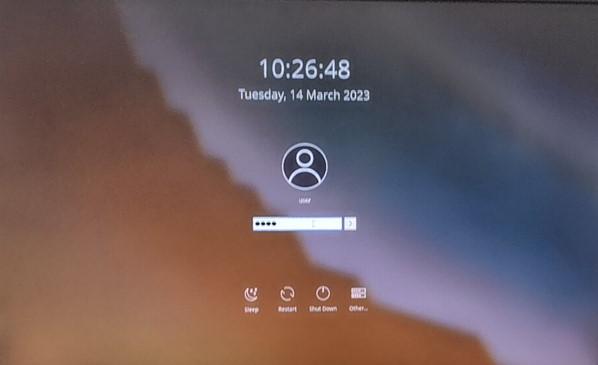

使用图形界面访问,通过HDMI接口连接显示器后上电开机进入图形操作界面即可。
