平板电脑无线充电参考设计

发布时间:2015/12/07 14:28           类型: 其它

平板电脑无线充电参考设计由两大重要组件组成:嵌在平板电脑后盖中的发射器和接收器。该参考设计采用飞思卡尔SABRE平台,适合带 i.MX53 应用处理器的平板电脑;但该无线充电参考设计可以扩展,从而满足大多数平板电脑设计的需求。接收器与平板电脑的电源管理子系统的输入电源无缝对接。

方案概述

IMS Research 预计 2015 年无线充电电源设备的出货量将超过 1 亿,2016 年整个无线充电电源设备市场将会增加到接近 50 亿美元。电子产品制造商正在研究如何在汽车、咖啡厅、机场和其他公共场所实施无线充电技术及所需的相关基础设施,以支持当前的计算密集型移动设备,如智能手机、平板电脑、便携式医疗设备、游戏和音频配件等。

平板电脑无线充电参考设计由两大重要组件组成:嵌在平板电脑后盖中的发射器和接收器。该参考设计采用飞思卡尔SABRE平台,适合带 i.MX53 应用处理器的平板电脑;但该无线充电参考设计可以扩展,从而满足大多数平板电脑设计的需求。接收器与平板电脑的电源管理子系统的输入电源无缝对接。采用飞思卡尔无线充电技术的平板电脑具有下列优势,例如能够创建的基于软件的智能充电系统、与传统技术相匹配的充电效率以及为消费者带来的极大便利。 发射器部分由数字信号控制器MC56F825x / MC56F824x控制,接收器部分由8位MCU MC9RS08KB控制。

核心优势
80%的传输效率
基于软件的解决方案
可扩展的平台
支持Qi通信协议
过热,过流和过压保护

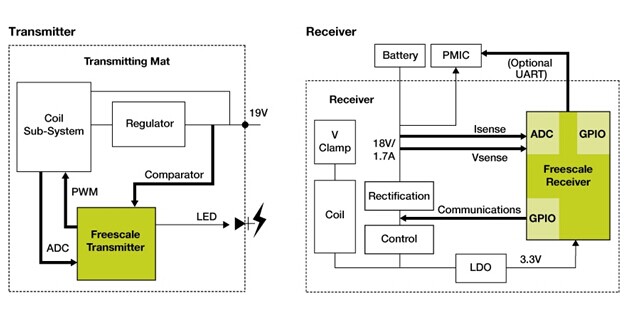

方案设计图

关键器件

序号 型号 品牌
1 MC56F8256MLF 立即购买 NXP Semiconductor
2 MC9RS08KB12CTG 立即购买 NXP Semiconductor
3 MC9RS08KB8CTG 立即购买 NXP Semiconductor
4 MC56F8246VLF 立即购买 NXP Semiconductor
5 MC56F8256VLF 立即购买 NXP Semiconductor
6 MC56F8246MLF 立即购买 NXP Semiconductor
7 MC9RS08KB2CSC 立即购买 NXP Semiconductor
8 MC9RS08KB4CTG 立即购买 NXP Semiconductor
