高精度宽量程单相电能计量SoC

发布时间:2015/09/11 09:29           类型: 其它

单相电能表SoC 90E46是一款基于IDT成熟的电能计量技术(AFE)和ARM高效低功耗32位Cortex M0 MCU,它可以大大减少单相智能电能表的元器件数量和整体布版面积,简化单相智能电能表的设计和生产。IDT特有的A/D和DSP技术确保了产品在电网和环境变化的场合也能保持长期稳定性。

方案概述
单相电能表SoC 90E46是一款基于IDT成熟的电能计量技术(AFE)和ARM高效低功耗32位Cortex M0 MCU,配备128kB Flash、6kB RAM,同时集成了单相智能电能表必须的带温度补偿功能的高精度RTC,带高精度内置参考电压源的12位A/D,低功耗电压比较器,硬件7816接口,带红外调制功能的UART,通用UART、PWM和 Timer、看门狗定时器、LCD驱动等常用外设于一身的系统级芯片,它可以大大减少单相智能电能表的元器件数量和整体布版面积,简化单相智能电能表的设计和生产。IDT特有的A/D和DSP技术确保了产品在电网和环境变化的场合也能保持长期稳定性。
核心优势
● 内置4Com×34Seg/6Com×32Seg或者 8Com×30Seg LCD驱动器,支持1/3偏压,内置偏置电压生成电路
● 外部只需配置32.768kHz晶体即可工作,内置PLL电路
● 3 . 3V单一供电:MCU工作电压范围: 2 . 5V ~3 .6V;保证计量精度的电压范围 3.0V~3.6V
● 工作温度范围:-40℃~+85℃
● TQFP100绿色封装

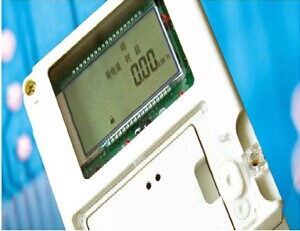

方案设计图
