Ⅱ型集中器表计解决方案

发布时间:2015/09/11 09:29           类型: 自研

Ⅱ型集中器是集中抄表系统中的重要设备,它通过下行信道自动抄收智能仪表或采集器的数据,同时通过上行信道与主站或者手持设备交换数据。本解决方案主控芯片采用飞思卡尔的Kinetis K60系列MCU MK60DN512。这款MCU采用ARM Cortex-M4 内核,具有以太网接口和硬件加密功能,使本方案具有高安全的优异性能。

方案概述
Ⅱ型集中器是集中抄表系统中的重要设备,它通过下行信道(RS-485或者PLC电力线载波通信)自动抄收智能仪表或采集器的数据,同时通过上行信道(如公用通信网的GPRS或者以太网)与主站或者手持设备交换数据。本解决方案主控芯片采用飞思卡尔的Kinetis  K60 系列MCU MK60DN512。这款MCU采用ARM Cortex-M4 内核,具有以太网接口和硬件加密功能,使本方案具有高安全的优异性能。
核心优势

成本优势
● K60集成Flash和SRAM,节省了Flash与RAM的成本,整体成本比ARM9方案低
● K60集成3路独立的16位精度ADC,可以用于电压、电流同步采样
● K60集成计量,不需要再加计量芯片


开发安全可靠

● 提供开源的MQX实时系统;支持基于优先级的时间片轮转任务调度;带有较完整TCP/IP协议栈,支持Socket接口,支持PPP协议;带USB协议栈,支持Device设备、Host设备
● 支持第三方安全型文件系统

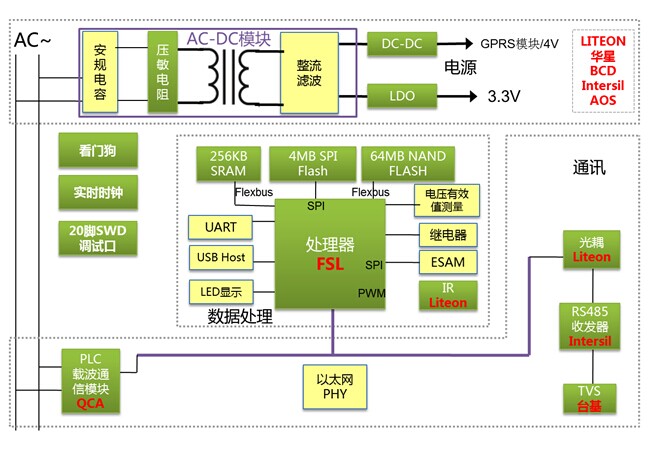

方案设计图

关键器件

序号 型号 品牌
1 MK60DN512ZVLQ10 立即购买 NXP Semiconductor
2 MC9S08PA60VQH 立即购买 NXP Semiconductor
3 LTV-816S-TA1-D3-TX 立即购买 Lite-On Inc
4 ISL85402IRZ-T 立即购买 RENESAS
5 LTV-817-BN 立即购买 Lite-On Inc
