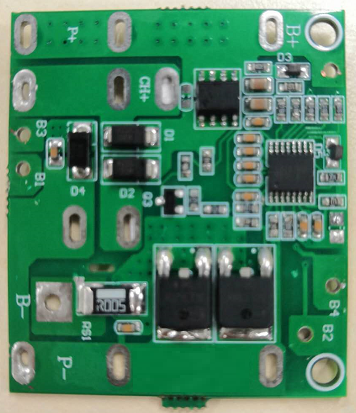

6串分口型电池保护板

简介：

应用于6节或7节锂电池或聚合物电池的保护板，具有高精度的电压检测和电流检测电路，实现过压(OV)保护、欠压(UV)保护、放电过流(DOC)保护、短路(SC)保护、充电过流(COC)保护、断线检测和保护、高温(OT)保护和低温(UT)保护。

HTL6036集成了场效应管的驱动电路，能够驱动N型的充电管和N型的放电管。

HTL6036处于正常状态时消耗的电流低于32uA，断电状态低于2uA。HTL6036封装为20引脚的TSSOP封装。

主要功能和性能参数：

各节电池的高精度电压检测

- 过充电检测电压：3.65V ~ 4.4V (步长50mV)   精度：±25mV(25℃)

- 过充电迟滞电压：0.15V

- 过放电检测电压：2.1V ~ 2.8V (步长0.1V)   精度：±80mV(25℃)

- 过放电迟滞电压：0.3V

- 充电过流检测保护功能

- 充电过流检测电压：-20mV、-100mV     精度：±10mV(25℃)

- 充电过流解除条件：充电器移除。

- 3段放电时的过电流检测保护功能

- 过电流检测电压1：50mV、100mV    精度：±10%(25℃)

- 过电流检测电压2：100mV、250mV    精度：±20%(25℃)

- 短路检测电压：200mV、500mV    精度：±20%(25℃)

- 通过改变外接电容大小设置过充电、过放电、放电过流1、放电过流2、充电过流的保护延迟时间。

- 放电过流和短路解除条件：充电器连接或者负载断开。

- 内建的断线保护。

- 内建的充电和放电高温保护。

- 内建的充电和放电低温保护。

- 低功耗的工作状态:

- 正常状态:  < 32uA

- 断电状态: < 2uA

- TSSOP-20 封装

核心优势：

低成本方案，采样精度高，外围电路简单，功耗低等优势

细分应用市场：

电动工具，数码产品，UPS后背电池系统等应用市场

技术对接窗口：qiang.zhu@cecport.com
